Koneksi / Nembak @wifi.id Dari Kampung <--> Kota

[pindahan 30-Des-2015]

Pada kesempatan ini saya akan menshare pengalaman saya dalam hal koneksi internet ke @wifi.id dari Telkom/Telkomsel. Sejauh pengalaman saya SSID/stasiun wifi @wifi.id adalah yang tercepat dalam koneksi internet untuk konsumsi publik. Saat ini @wifi.id tersedia di "kota", maksudnya di tempat2 tertentu pusat keramaian, misalnya di stasiun kereta, mall, hotel, sekolah dsb. Bagi mereka yang beruntung mempunyai lokasi rumah yang berdekatan dengan lokasi tersebut maka artikel ini dapat diabaikan karena tinggal koneksi langsung, selesai. Tapi bagi mereka yang kurang beruntung dalam hal lokasi rumah mungkin artikel ini akan cukup bermanfaat. Contohnya lokasi rumah saya ada di tengah kampung sehingga tidak bisa mendapat sinyal langsung @wifi.id karena lokasinya cukup jauh dan terhalang bangunan/rumah di perkampungan. Untuk itu saya terpaksa ngalahi membeli alat untuk keperluan koneksi tsb. Ilustrasi :

I.Pengenalan Antena External dan PigTail
A. Antena Model Grid

Kelebihan : bisa fokus dalam pengiriman dan penerimaan sinyal wifi, karena itu antena ini

                 cocok untuk nembak wifi dari jarak jauh.

Kekurangan : - Sinyal diterima/dikirim lemah dari arah samping dan belakang.

                    - Perlu kecermatan dalam mengarahkan antena ke suatu titik / sumber sinyal.

                     - Bobot antena cukup berat.

B. Antena Model Omni

Kelebihan : - Sinyal diterima/dikirim sama kuat dari segala arah.

                  - Tidak memerlukan seting arah.

                  - Bobot antena lebih ringan.

Kekurangan : karena tidak fokus maka jarak menerima/mengirim tidak sejauh antena grid.

                  Cenderung lebih cocok untuk menyebar sinyal daripada menerima (mis : untuk

                  menyebar sinyal hotspot).



C. Pigtail

Pigtail digunakan untuk menghubungkan antena external dengan wifi adapter.

Untuk keperluan nembak @wifi.id dalam artikel ini akan menggunakan 2 cara / 2 jenis alat.

I. Menggunakan wifi adapter model kecil yang langsung dihubungkan dengan port USB.

Bahan2 :

a. USB Wifi Adapter kecil, contoh : TP-Link WN722N

b. Kabel UTP/kabel LAN, panjang secukupnya.

c. Jack USB
Jack USB bisa diambil dari kabel konektor printer yang sudah tidak dipakai atau dari kabel konektor peralatan lain.

d. Antena External & PigTail (opsional)


Langkah-langkah Merakit Bahan

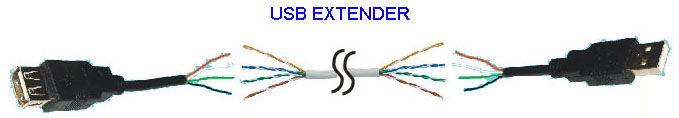

1. Membuat jalur jack USB - kabel LAN, atau sering disebut USB Extender.

Biasanya panduan membuat USB Extender dalam kasus seperti gambar diatas adalah berdasarkan warna kabel jack USB (merah-putih-hijau-hitam). Panduan tsb tidak salah dengan catatan sambungan dalam jack USB adalah sesuai standar. Kita tidak tahu apakah sambungan ke jack USB tsb sudah sesuai standar atau tidak karena (lihat gambar) terbungkus casing jack dari plastik warna hitam. Salah satu cara untuk meyakinkan bahwa sambungan dalam casing tsb sudah benar atau tidak adalah dengan ditest menggunakan multitester. Sebab apabila sambungan dalam casing plastik hitam tsb tidak standar maka ada kemungkinan malah bisa merusak alat yang kita punya, misalnya sambungan merah dan hitam terbalik, padahal kita berpedoman pada warna kabel. Untuk itu kita sebaiknya perlu tahu standar sambungan jack USB yang benar sbb :

Setelah dicek dengan multitester dengan acuan gambar diatas hasilnya adalah benar maka patokan warna merah-putih-hijau-hitam bisa dipakai. Kalau tidak sesuai maka gunakan patokan nomor pin. Dalam artikel ini asumsinya adalah koneksi kabel warna ke jack USB adalah standar seperti gambar sehingga kita memakai patokan warna merah-putih-hijau-hitam.

Ada beberapa versi yang beredar soal sambungan jack USB - kabel LAN. Mula2 saya memakai versi ini :

Merah - Putih Orange, Orange
Putih - Putih Biru, Biru
Hijau - Putih Hijau, Hijau
Hitam - Putih Coklat, Coklat

tetapi karena kabelnya panjang sehingga komputer sering kehilangan hubungan dengan USB Wifi Adapter / sering deteksi ulang USB Wifi Adapter. Kemudian saya beralih ke konfigurasi berikut ini agar kejadian tsb. berkurang atau hilang :

Merah - Orange
Putih - Putih Biru, Biru
Hijau - Putih Hijau, Hijau
Hitam - Putih Coklat, Coklat, Putih Orange

Ilustrasinya :

2. Menggabungkan Bahan-bahan
Selanjutnya bahan-bahan yang sudah tersedia bisa digabungkan dengan mengikuti skema sbb :

Ilustrasinya :

Setelah semua bahan dirakit dan dinaikkan di tiang maka dilakukan pengujian. Mula2 gunakan antena bawaan/standar USB Wifi Adapter. Jika belum bisa konek coba ganti dengan antena external. Kalau belum bisa konek juga maka disimpulkan sumber sinyal tidak bisa ditembak dengan USB Wifi Adapter. Jadi diperlukan alat lain yang lebih kuat baik dalam mengirim maupun menerima sinyal, yakni memakai cara kedua.

II. Menggunakan wifi adapter model besar yang langsung dihubungkan dengan port LAN.

Bahan2 :
a. Wifi Adapter besar, contoh : Ubiquiti Nano Station 2 / Ubiquiti NS2

kelengkapan, POE (Power Over Ethernet) :

POE ini biasanya mempunyai voltase antara 15v s/d 24v. Kalau ada pilihan pilihlah yang 24v untuk lebih menjamin kestabilan pengiriman power ke alat karena ukuran kabel yang mungkin panjang.

b. Kabel UTP/kabel LAN, panjang secukupnya.

c. Konektor RJ-45

 d. Antena External & PigTail (opsional)

Langkah-langkah Merakit Bahan
1. Memasang konektor RJ45 di kabel LAN.
Kabel LAN yang digunakan untuk keperluan ini ada 2 :
a. Kabel LAN untuk koneksi Wifi Adapter dengan POE, kabel ini biasanya panjang.
b. Kabel LAN untuk koneksi POE dengan port LAN pada komputer, kabel ini pendek saja (min. 1,5 meter).
Untuk pemasangan konektor RJ45 ke kabel LAN diperlukan alat yang disebut Tang Crimping :

Susunan kabel ke konektor dapat mengikuti ilustrasi sbb :

2. Menggabungkan Bahan-bahan
Selanjutnya bahan-bahan yang sudah tersedia bisa digabungkan dengan mengikuti skema sbb :

 Ilustrasinya :

Setelah semua bahan dirakit dan dinaikkan di tiang maka dilakukan pengujian. Mula2 gunakan antena internal. Jika belum bisa konek coba ganti dengan antena external, terutama antena jenis grid. Sampai tahap ini menurut pengalaman saya kita sudah bisa konek dengan stasiun @wifi.id yang jaraknya kira2 1 atau 2 km dari rumah. Itu sudah lumayan bagus karena stasiun @wifi.id sebenarnya dirancang untuk menyebar sinyal wifi di sekitarnya saja, dlm hitungan s/d bbrp puluh meter dari pusat sinyal/alatnya. Dlm keadaan sinyal bagus s/d saya menulis ini sy bisa dpt kecepatan dlm hitungan mbps. Cukup untuk nyetel video yutub walo patah2 sdikit. Kemudian yang penting lagi adalah kita bisa konek dengan internet yg speednya lmyn tinggi dan unlimit quota dengan biaya Rp 50rb/bulan. Jauh lebih cepat dan murah dibanding menggunakan modem+simcard operator seluler.

==============================================================================

[17-Okt-2016]
Cara mudah membedakan @wifi.id asli dengan yang kurang asli/abal2 :
@wifi.id asli biasanya di sekitar mac-address-nya diikuti mac-address dengan SSID bernama flashzone-seamless

contoh :

    mac-address            SSID

1A:2B:3C:4D:5E:21  wirelessdia
1A:2B:3C:4D:5E:22  @wifi.id             --> kurang asli/abal2

5E:4D:1A:2B:3C:33  @wifi.id             --> kurang asli/abal2

A1:B2:C3:D4:E5:11  flashzone-seamless
A1:B2:C3:D4:E5:12  flashzone-seamless
A1:B2:C3:D4:E5:13  @wifi.id             --> pilih yang ini
A1:B2:C3:D4:E5:14  flashzone-seamless


==============================================================================

[2-Des-2016]
Bagi mereka yang dekat lokasinya dengan @wifi.id tetapi bermasalah dengan halangan tembok/sinyalnya "malu2 kucing" maka salah satu solusinya adalah menggunakan wifi adapter model besar :

 ====================================================================
[14-Des-2016]
Beberapa hal yang masih belum saya mengerti :
1. Kadang saya harus login 2x baru bisa konek.

2. Dalam keadaan konek komputer di kantor saya tinggal pulang. Username n password saya gunakan untuk konek di rumah. Pagi harinya ketika saya buka komputer di kantor ping ke google masih tetap jalan atau koneksi tidak putus walau username dan password sudah saya gunakan/timpa/replace di rumah.

 ==============================================================================
[26-Des-2016]
Sekedar tips :
Ada beberapa jenis alat yang digunakan untuk trial n error dalam artikel ini, untuk alasan ekonomis jika memungkinkan sebaiknya minjem dulu daripada beli tapi ternyata gagal :)

 ==============================================================================
[14-Jan-2017]
Terkadang masalah seret koneksi dapat diselesaikan dengan cara mengganti MAC Address :

========================================================================
[7-Feb-2018]
Skema sederhana untuk membagikan koneksi Wifi.Id :
